THT-Bestückung · Bestückungsassistenz · Automatische Endkontrolle

QUINS Mount:
THT-Bestückungs-
assistenzsystem mit automatischer Endkontrolle

Jetzt mit interaktiver Darstellung
QUINS Mount unterstützt Mitarbeitende bei der fehlerarmen
und nachvollziehbaren THT-Bestückung elektronischer Baugruppen.
Das System führt Schritt für Schritt optisch durch den Bestückprozess,
zeigt Bauteile und Positionen klar an und ermöglicht eine automatische
Endkontrolle direkt am Arbeitsplatz.

So wird aus manueller THT-Bestückung ein strukturierter, sicherer
und dokumentierter Prozess – ideal für Elektronikfertigung,
THT-Prototyping, Ausbildung, Fertigungshilfen
und ergonomische Bestückarbeitsplätze.
Demotermin buchen
System konfigurieren
THT-Bestückung mit Anleitung  ·  Automatische Endkontrolle  ·  100 % Dokumentation  ·  Ergonomischer Arbeitsplatz  ·  ESD-sicher  ·  Schnelles Setup  ·  Mobil einsetzbar  ·  Made in Germany
Quins Mount System

Kurz erklärt

QUINS Mount ist ein THT-Bestückungsassistenzsystem für elektronische Baugruppen. Es führt Mitarbeitende optisch durch die manuelle THT-Bestückung, unterstützt die richtige Bauteilpositionierung und ermöglicht eine automatische Endkontrolle mit Dokumentation. Typische Einsatzbereiche sind THT-Fertigung, THT-Prototyping, Ausbildung, inklusive Arbeitsplätze und Elektronikfertigungen mit wechselnden Produkten oder Mitarbeitenden.

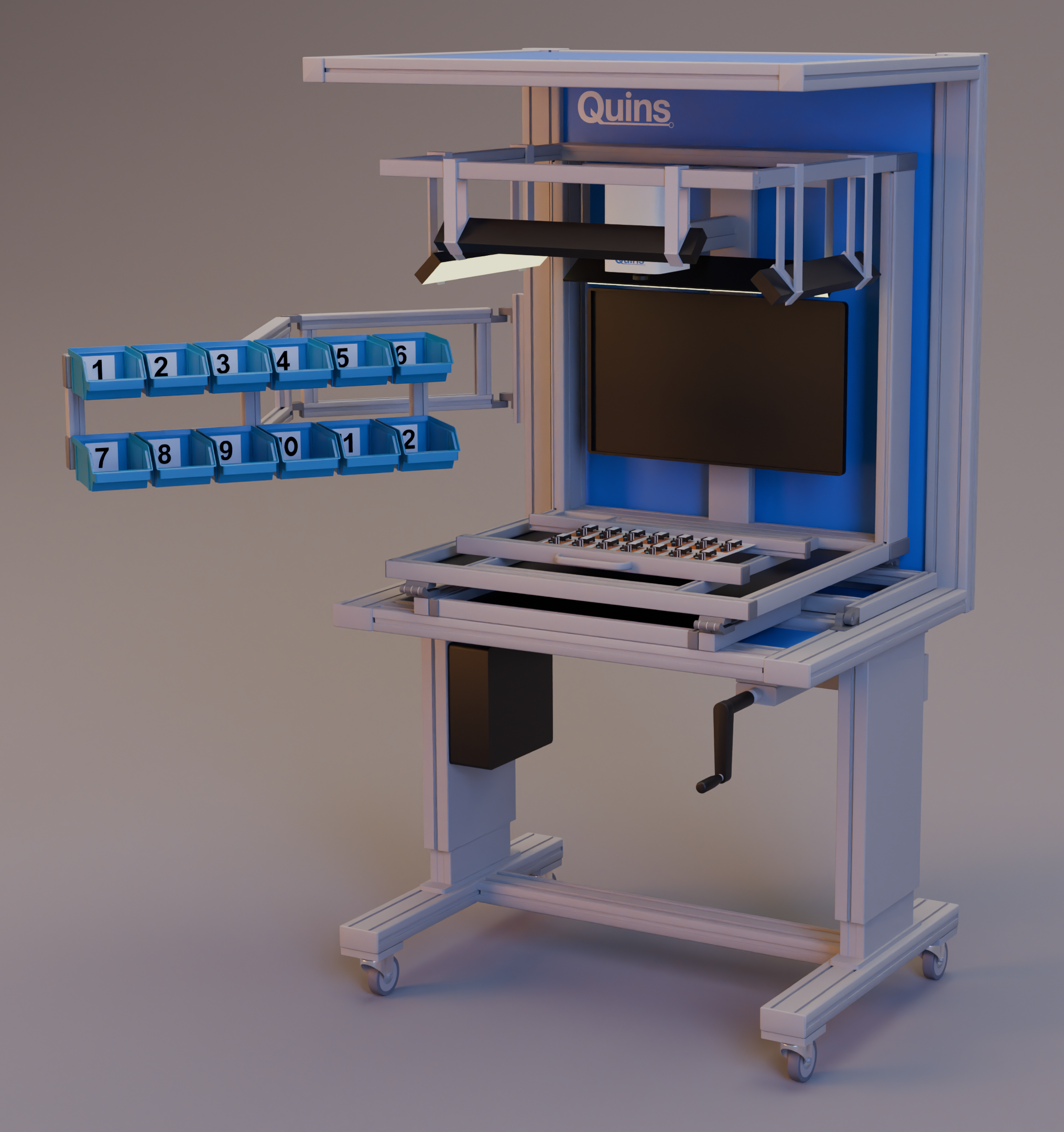

Interaktive 3D Darstellung

Model lädt...

Quins Mount ist ein Assistenz-System speziell für Ihre Bedürfnisse in der
THT-Bestückung ausgelegt Mit automatischer Anleitung und Protokollierung.

Mit viel Komfort und ergonomischen Einstell-Möglichkeiten.

Entdecken Sie alle Features und Vorteile, die Quins Mount zu Ihrem unverzichtbaren Arbeitspartner machen.

↓

Individuelle Neigung

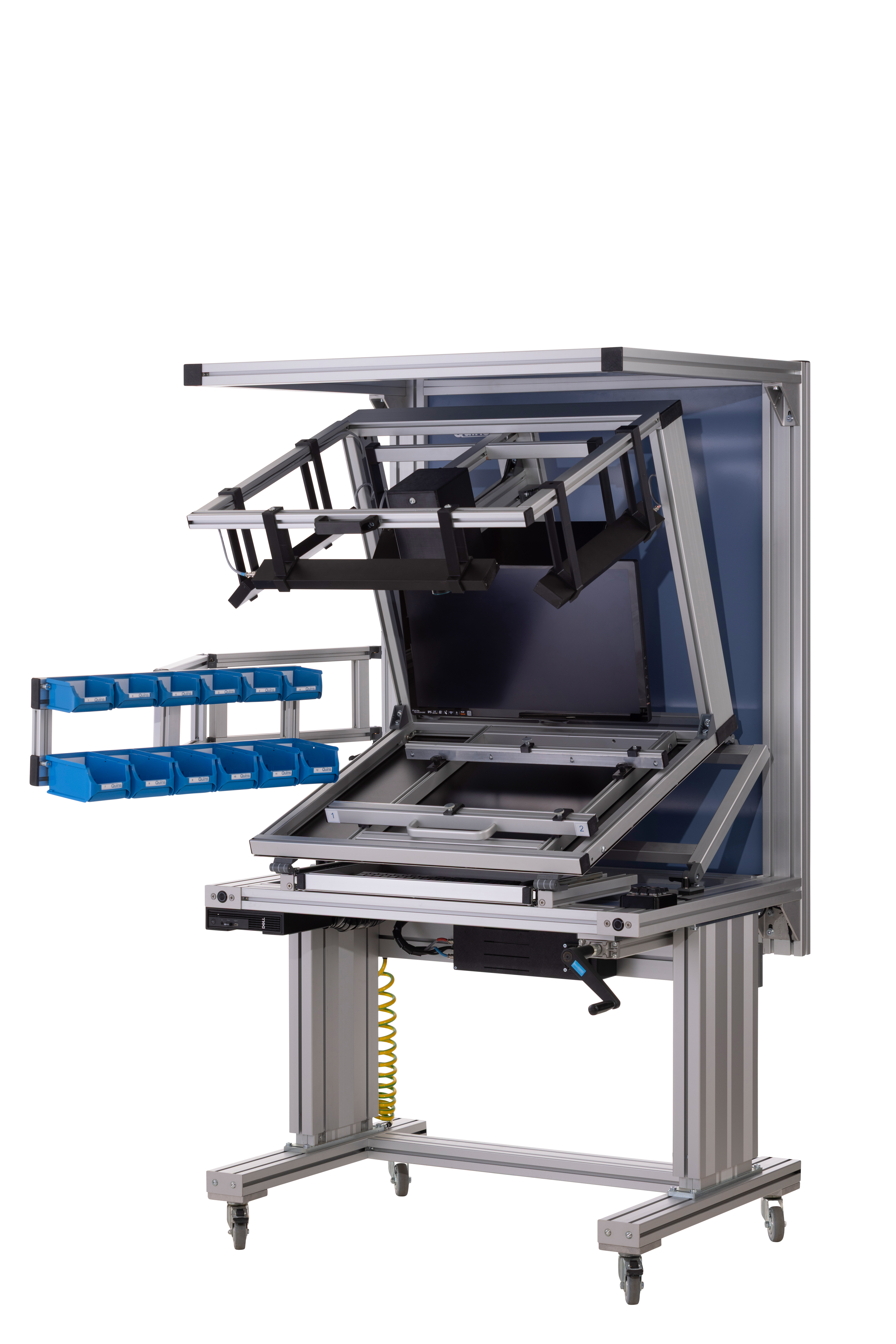

Optimieren Sie Ihren Arbeitsplatz mit unserer neigungsverstellbaren Arbeitsfläche.
Mit stufenloser Verstellung finden Sie immer die perfekte Position für maximalen Komfort und Produktivität.
Die robuste Konstruktion gewährleistet Stabilität bei jeder Neigung, während die intuitive Bedienung eine schnelle Anpassung ermöglicht.

Höhenverstellbarkeit

Arbeiten Sie flexibel im Sitzen oder Stehen mit der stufenlosen Höhenverstellung unserer Arbeitsfläche.
Das ergonomische Design ermöglicht einen nahtlosen Wechsel zwischen verschiedenen Arbeitspositionen und fördert so eine gesunde, dynamische Arbeitsweise.
Die robuste Mechanik gewährleistet eine sichere und stabile Einstellung in jeder gewünschten Höhe. Perfekt für einen aktiven Arbeitsalltag.

Verstellbarer Lagerungsarm

Erhöhen Sie Ihre Arbeitseffizienz mit dem integrierten verstellbaren Arm,
der Bauteile optimal positioniert und griffbereit hält.
Das durchdachte Lagersystem ermöglicht eine bequeme und präzise Bestückung, ohne dass Sie Ihre Arbeitsposition verlassen müssen.
Der Arm lässt sich flexibel an verschiedene Arbeitsabläufe anpassen und reduziert so Bewegungsaufwand und Ermüdung.
Ideal für Montage-, Bestückungs- und Fertigungsarbeiten, bei denen Präzision und Komfort entscheidend sind.

Galerie

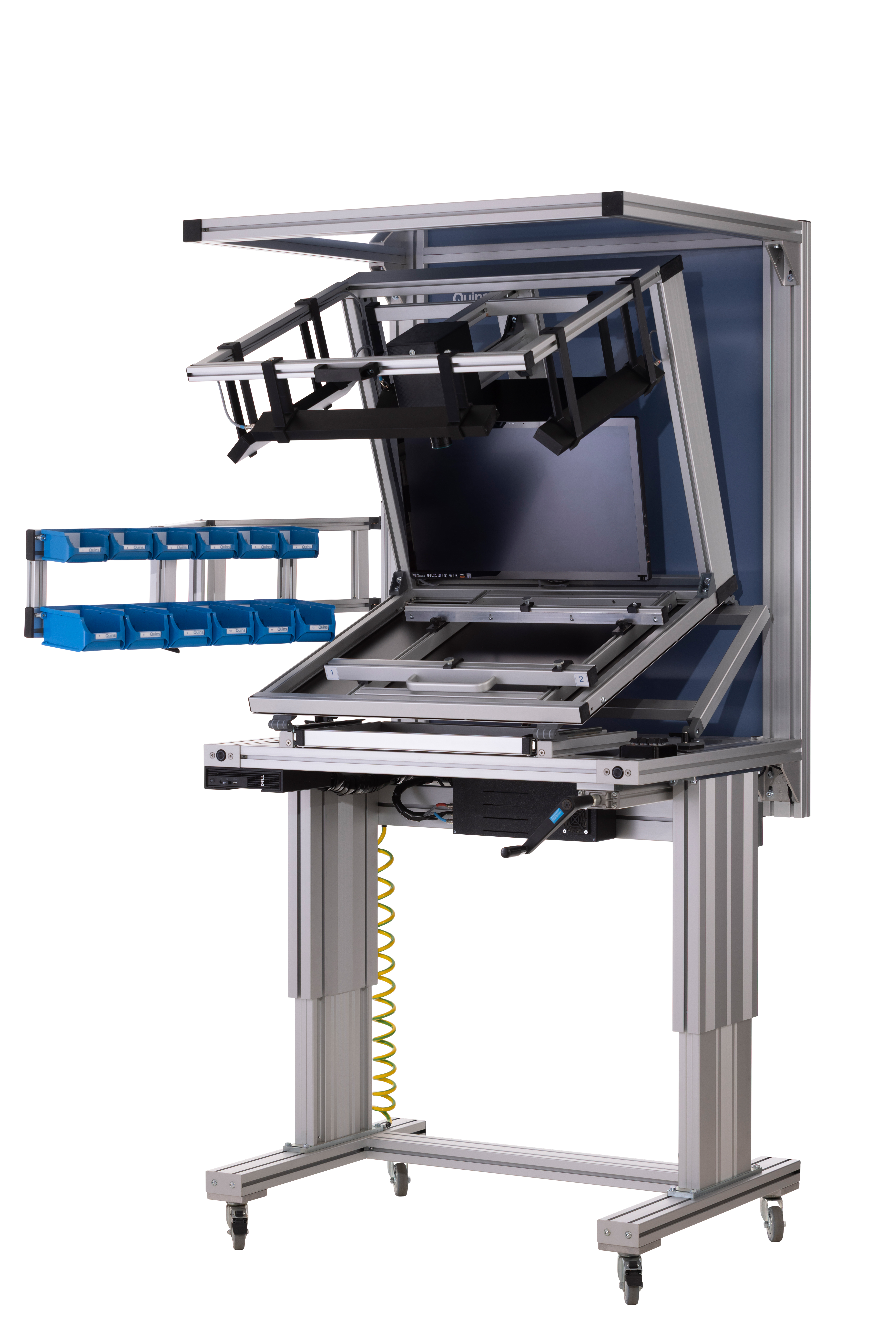

Quins Mount Galeriebild 1, dargestellt im niedrigen höhen Modus

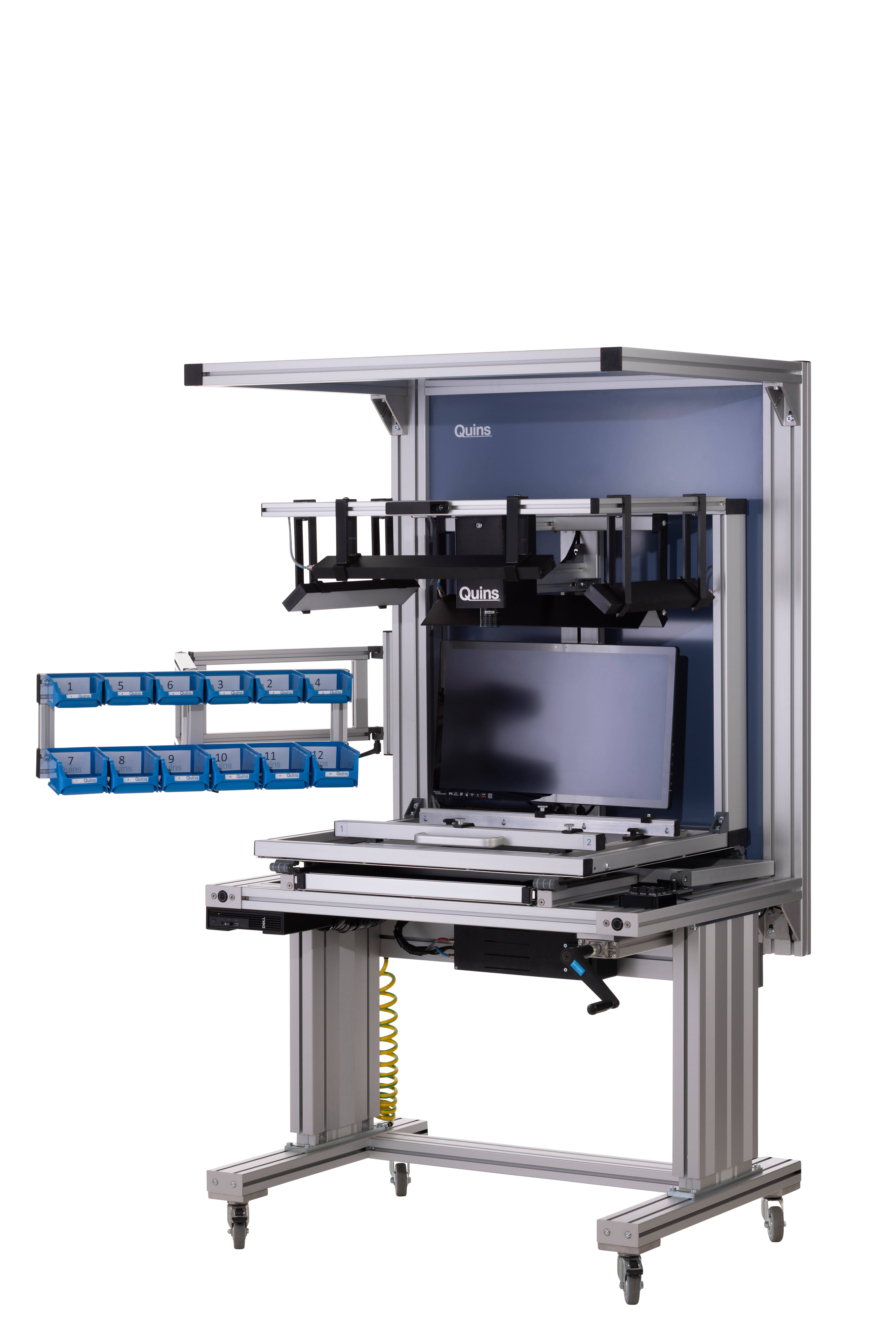

Quins Mount Galeriebild 2, dargestellt im niedrigen höhen Modus und Bedienfläche ist gekippt

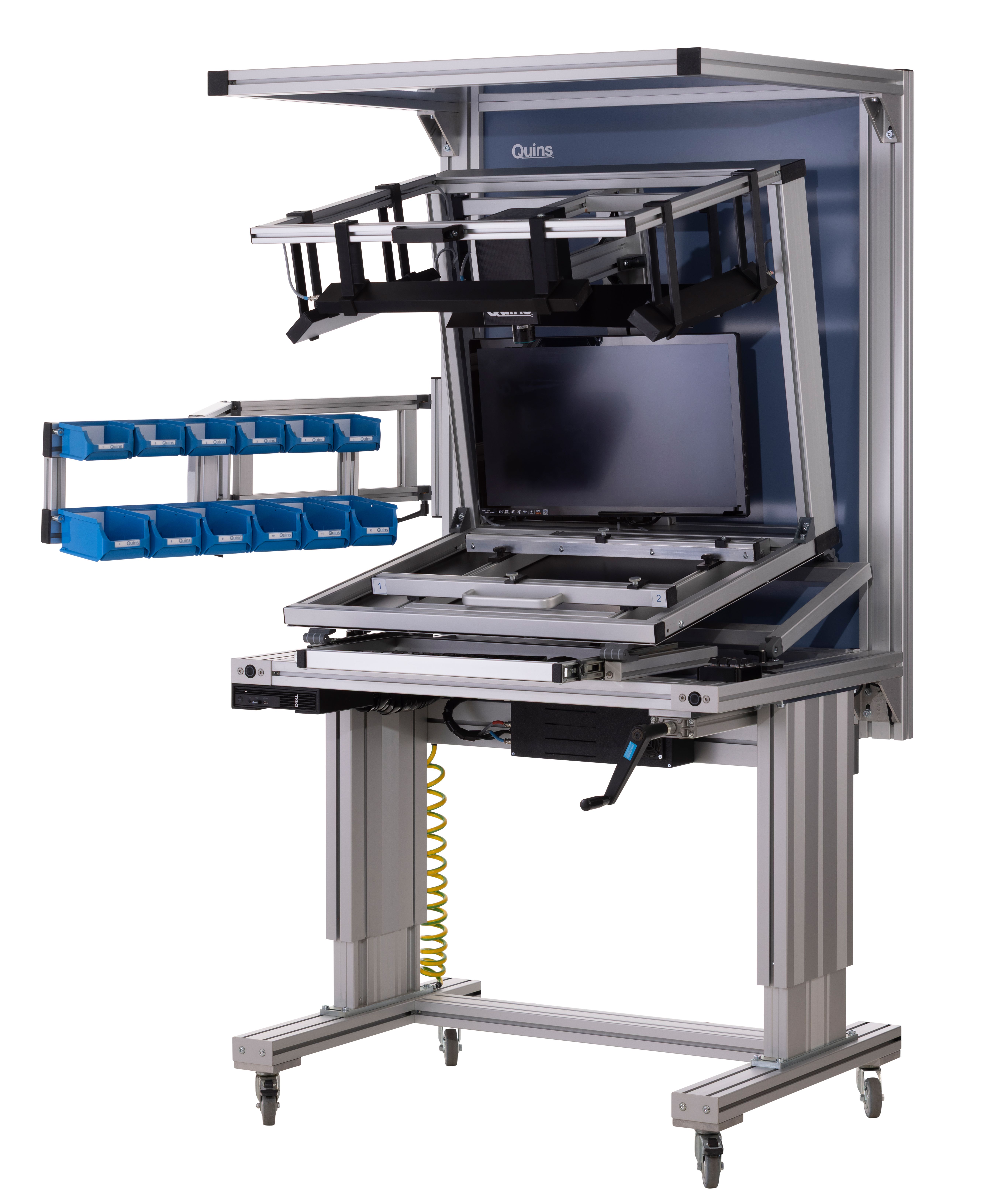

Quins Mount Galeriebild 3, dargestellt im erhöhten höhen Modus und Bedienfläche ist gekippt

QUINS Mount im Überblick

QUINS Mount ist ein THT-Bestückungsassistenzsystem für die manuelle Bestückung elektronischer Baugruppen. Es kombiniert eine optische Anleitung für den Bestückprozess mit einem ergonomischen Arbeitsplatz und einer automatischen Endkontrolle.
Das System zeigt Mitarbeitenden, welches Bauteil an welcher Position bestückt werden muss. Dadurch wird die THT-Bestückung einfacher, sicherer und nachvollziehbarer – unabhängig davon, ob erfahrene Fachkräfte, neue Mitarbeitende, Hilfskräfte oder Auszubildende am Arbeitsplatz eingesetzt werden.
Nach der Bestückung unterstützt QUINS Mount die Kontrolle der Baugruppe.
Fehler wie fehlende, falsch eingesetzte, verdrehte, verpolte oder falsch positionierte THT-Bauteile können direkt erkannt und dokumentiert werden.

THT-Bestückung einfacher, sicherer und nachvollziehbarer machen

QUINS Mount wurde für Unternehmen und Einrichtungen entwickelt, die THT-Bauteile zuverlässig bestücken und den Prozess direkt am Arbeitsplatz absichern möchten. Das System eignet sich überall dort, wo manuelle Bestückung nicht nur schnell, sondern auch reproduzierbar, dokumentiert und ergonomisch erfolgen soll.
Typische Anwendungen sind:
  • THT-Bestückung elektronischer Baugruppen
  • THT-Prototyping und Musterbau
  • manuelle Bestückung von Leiterplatten
  • Bestückungshilfe für Fachkräfte
  • Bestückungshilfe für neue Mitarbeitende und Hilfskräfte
  • optische Anleitung während der THT-Bestückung
  • automatische Endkontrolle nach dem Bestücken
  • Dokumentation von Bestück- und Prüfschritten
  • Schulung und Ausbildung in der Elektronikfertigung
  • unterstützte Arbeitsplätze in inklusiven oder rehabilitativen Einrichtungen
  • ergonomische Bestückarbeitsplätze für wiederkehrende THT-Aufgaben
QUINS Mount hilft dabei, Reparaturaufwand zu reduzieren, Bestückfehler früher
zu erkennen und nur geprüfte Baugruppen in den nächsten Fertigungsschritt zu geben.

THT-Bestückfehler vermeiden und direkt kontrollieren

Bei der manuellen THT-Bestückung entstehen Fehler häufig durch Verwechslungen, falsche Positionen, übersehene Bauteile oder unklare Arbeitsanweisungen.
QUINS Mount unterstützt Mitarbeitende während des Bestückprozesses und hilft, typische Fehler frühzeitig zu vermeiden oder bei der Endkontrolle zu erkennen.

Typische Bestückfehler

  • Bauteil fehlt
  • Bauteil falsch eingesetzt
  • Bauteil an falscher Position
  • Bauteil verdreht
  • Bauteil verpolt
  • Bauteil nicht vollständig eingesetzt
  • Bauteilwert verwechselt
  • Pin verbogen
  • Bauteil zu viel bestückt
  • falsche Leiterplattenversion verwendet

Typische Prozessfehler

  • Bestückschritt übersprungen
  • falsche Reihenfolge beim Bestücken
  • unklare Bauteilzuordnung
  • fehlende Kontrolle vor dem Löten
  • fehlende Dokumentation der Bestückung
  • unnötiger Reparaturaufwand nach dem Löten
  • Serienfehler durch unbemerkte Fehlbestückung

Warum die Kontrolle vor dem Löten so wichtig ist

Fehler in der THT-Bestückung verursachen nach dem Löten oft hohen Nacharbeitsaufwand.
Fehlende, falsche oder verpolte Bauteile müssen dann aufwendig gesucht, ausgelötet, ersetzt und erneut geprüft werden.
QUINS Mount unterstützt deshalb direkt am Bestückarbeitsplatz: Mitarbeitende werden optisch geführt, die Baugruppe kann automatisch kontrolliert werden und nur geprüfte Baugruppen gehen in den nächsten Fertigungsschritt.

Warum QUINS Mount?

Optische Anleitung für sichere THT-Bestückung

QUINS Mount zeigt Mitarbeitenden klar, welches Bauteil an welcher Position bestückt werden soll. Dadurch wird die manuelle Bestückung verständlicher, sicherer und weniger abhängig von Erfahrung oder Papierunterlagen.

Automatische Endkontrolle direkt am Arbeitsplatz

Nach dem Bestücken kann die Baugruppe direkt kontrolliert werden. Auffälligkeiten werden sichtbar, bevor die Baugruppe weitergegeben oder gelötet wird. Das reduziert Nacharbeit und erhöht die Prozesssicherheit.

100 % Dokumentation

QUINS Mount unterstützt eine nachvollziehbare Dokumentation des Bestück- und Prüfprozesses. Das hilft bei Qualitätssicherung, Rückverfolgbarkeit, Schulung und interner Freigabe.

Schnelles und einfaches Setup

Das System ist darauf ausgelegt, schnell produktiv eingesetzt zu werden. Neue Produkte, Varianten oder Bestückaufgaben können ohne komplizierten Programmieraufwand eingerichtet werden.

Intuitive Bedienung

Die Bedienung ist so aufgebaut, dass Mitarbeitende schnell mit dem System arbeiten können. Das unterstützt Fachkräfte, Hilfskräfte, Auszubildende und neue Mitarbeitende gleichermaßen.

Ergonomisch einstellbar

QUINS Mount bietet einen ergonomischen Arbeitsplatz mit anpassbarer Arbeitsposition. Je nach Ausführung können Höhe, Neigung und Materialbereitstellung auf den jeweiligen Arbeitsprozess abgestimmt werden.

Mobil und flexibel einsetzbar

Das System kann je nach Variante mobil in unterschiedlichen Bereichen der Fertigung eingesetzt werden. Dadurch eignet sich QUINS Mount besonders für wechselnde Produkte, Prototyping, Ausbildung oder flexible Fertigungsinseln.

ESD-sicher für die Elektronikfertigung

QUINS Mount ist für den Einsatz in der Elektronikfertigung ausgelegt und unterstützt ESD-sichere Arbeitsprozesse.

Sofortige Entlastung für Mitarbeitende

Durch klare Anleitung, strukturierte Bestückung und automatische Kontrolle reduziert QUINS Mount Suchaufwand, Unsicherheit und Prüfaufwand im Arbeitsalltag.

So funktioniert die THT-Bestückung mit QUINS Mount

1. Baugruppe und Bestückdaten vorbereiten

Die Leiterplatte und die zugehörige Bestückaufgabe werden im System vorbereitet. Bauteile, Positionen und Prüfschritte können so strukturiert für den Arbeitsplatz bereitgestellt werden.

2. Bauteile bereitstellen

Die benötigten THT-Bauteile werden am Arbeitsplatz vorbereitet. Der verstellbare Lagerungsarm unterstützt eine griffbereite und übersichtliche Materialbereitstellung.

3. Optische Anleitung starten

QUINS Mount führt Mitarbeitende durch den Bestückprozess. Die optische Darstellung zeigt, welches Bauteil als Nächstes bestückt werden soll und wo es auf der Baugruppe platziert wird.

4. THT-Bauteile bestücken

Die Mitarbeitenden setzen die Bauteile Schritt für Schritt ein. Durch die klare visuelle Anleitung sinkt das Risiko von Verwechslungen, ausgelassenen Positionen oder falscher Orientierung.

5. Automatische Endkontrolle durchführen

Nach der Bestückung wird die Baugruppe direkt kontrolliert. Sichtbare Abweichungen wie fehlende, falsch positionierte oder verpolte Bauteile können erkannt werden, bevor die Baugruppe in den nächsten Prozessschritt geht.

6. Ergebnis dokumentieren

Der Bestück- und Prüfprozess kann dokumentiert werden. Dadurch entstehen nachvollziehbare Prüfergebnisse für Qualitätssicherung, Traceability und interne Prozessfreigaben.

Ergonomischer Bestückarbeitsplatz für THT-Prozesse

THT-Bestückung erfordert Konzentration, Wiederholgenauigkeit und eine gute Arbeitsposition.
QUINS Mount verbindet deshalb Bestückungsassistenz mit einem ergonomischen Arbeitsplatzkonzept.

Individuelle Neigung

Die neigungsverstellbare Arbeitsfläche ermöglicht eine komfortable Positionierung der Baugruppe. Mitarbeitende können die Arbeitsfläche passend zur Tätigkeit einstellen und dadurch entspannter, präziser und produktiver arbeiten.

Höhenverstellbarkeit

Je nach Ausführung kann QUINS Mount im Sitzen oder Stehen genutzt werden. Das unterstützt dynamisches Arbeiten, wechselnde Mitarbeitende und ergonomische Arbeitsbedingungen in der Fertigung.

Verstellbarer Lagerungsarm

Der integrierte Lagerungsarm bringt Bauteile und Arbeitsmaterialien in eine griffbereite Position. Das reduziert unnötige Bewegungen und unterstützt einen sauberen, effizienten Bestückprozess.

Für unterschiedliche Mitarbeitende geeignet

QUINS Mount eignet sich für erfahrene Fachkräfte ebenso wie für neue Mitarbeitende, Auszubildende oder unterstützende Tätigkeiten. Die optische Anleitung reduziert die Einstiegshürde und macht THT-Bestückung leichter nachvollziehbar.

QUINS Mount Varianten

QUINS Mount ist in unterschiedlichen Ausführungen erhältlich, damit der Arbeitsplatz zur jeweiligen Fertigungssituation passt.

QUINS Mount Table Top

Die Table-Top-Variante eignet sich für stationäre Arbeitsplätze, bei denen eine kompakte und nicht höhenverstellbare Lösung gewünscht ist. Sie ist ideal für feste Bestückplätze, Schulung, Prototyping oder klar definierte THT-Arbeitsbereiche.

QUINS Mount fahrbares System

Das fahrbare System ist höhenverstellbar und flexibel einsetzbar. Es eignet sich besonders für Fertigungen mit wechselnden Arbeitsplätzen, unterschiedlichen Mitarbeitenden oder variablen Produkten.
Sie sind unsicher, welche Variante zu Ihrer Fertigung passt? Wir beraten Sie gerne anhand Ihrer Baugruppen, Arbeitsplatzsituation und THT-Prozesse.
Features

Technische Details THT

Abmessungen

Höhe im Stehen: 1,94m
Höhe im Sitzen: 1,8m
1m (mit Arm 1,38m) x 0.9m x Höhe (BxTxH)

Gewicht

83 kg

Bildeinheit

20,44 MP Kamera mit CMOS Sensor
(Sony) mit 16 mm 1.1 Objektiv

Max. Auflösung

400 dpi

Max. Bildgröße

340 x 420 mm

Max. Baugruppengröße

380 x 600 mm

Durchlaufhöhe

391 mm

Aufnahmegeschwindigkeit

1 ms

Beleuchtung

Schräglicht LED-Module

Leistungsaufnahme

120 W

Netzwerk

• RJ45
• Dual-Band Wireless-AC 8260 Wi-Fi

Betriebssystem

Windows 11, 64-bit Professional
Sie haben besondere Anforderungen an Baugruppengröße, Arbeitsplatzhöhe, Materialbereitstellung oder Dokumentation? Wir konfigurieren QUINS Mount passend zu Ihrem THT-Prozess.
Demotermin buchen
System konfigurieren

Für wen ist QUINS Mount geeignet?

QUINS Mount eignet sich für alle Unternehmen und Einrichtungen, die THT-Bauteile manuell bestücken und den Prozess sicherer, verständlicher und besser dokumentierbar machen möchten.
Typische Anwender sind:
  • Elektronikfertigungen
  • EMS-Dienstleister
  • Baugruppenbestücker
  • THT-Fertigungen
  • THT-Prototyping und Musterbau
  • Qualitätssicherung in der Elektronikfertigung
  • technische Universitäten und Fachhochschulen
  • Berufsschulen und Bildungseinrichtungen mit Elektronikschwerpunkt
  • berufliche Rehabilitationszentren
  • integrative Ausbildungsstätten
  • Werkstätten mit unterstützenden oder inklusiven Arbeitsplätzen
  • Unternehmen, die neue Mitarbeitende schneller in THT-Prozesse einarbeiten möchten
QUINS Mount ist besonders hilfreich, wenn THT-Bestückung nicht nur ausgeführt, sondern auch angeleitet, geprüft und dokumentiert werden soll.
Play video icon
Software

Erweiterungen nach Maß.

QUINS Mount entfaltet seine Stärke im Zusammenspiel mit der QUINS Software. Die Software unterstützt die optische Anleitung, die automatische Endkontrolle und die nachvollziehbare Dokumentation des Bestückprozesses. Je nach Anforderung kann QUINS Mount mit passenden Softwarefunktionen und Modulen kombiniert werden. Immer die perfekte Lösung für Ihren Einsatzzweck. Erweitern Sie Quins Easy und Easy+ einfach mit dem Modulen, die Sie benötigen. Optische Inspektion und Erstmusterprüfung gepaart mit Nachverfolgung, Reparatur, Statistik und Datenkontrolle. Easy.
Quins Easy Software Logo, ein Q mit einem rotem E Quins View Software Logo, Quins Q mit gelbem V Quins Repair Software Logo, Quins Q mit grünem R Quins Statistics Software Logo, Quins Q mit grauem S Quins Tools Software Logo, QUins Q mit lila T

QUINS Easy

Die Basis für einfache optische Inspektion und strukturierte Prüfprozesse.

QUINS Easy Plus

Für erweiterte Prüfaufgaben, Erstmusterprüfung und optionale Automatisierungsfunktionen.

QUINS AIP

Der automatische Inspektionsprozess unterstützt standardisierte Prüfabläufe und wiederkehrende Prüfaufgaben.

QUINS UVI

Für automatische UV-Inspektion, insbesondere bei Schutzlackierung und Conformal Coating.

QUINS View

Für automatische Dokumentation und nachvollziehbare Prüfergebnisse.

QUINS Repair

Für Reparatur- und Nacharbeitsprozesse mit klarer Rückmeldung zu festgestellten Fehlern.

QUINS Statistics

Für Auswertungen, Kennzahlen und Qualitätsanalysen aus Prüfdaten.

QUINS Tools

Für Datenkontrolle, Rüstunterstützung und vorbereitende Prüfprozesse.

Häufige Fragen zu QUINS Mount

Möchten Sie Ihre THT-Bestückung sicherer machen?

Mit QUINS Mount führen Sie Mitarbeitende optisch durch die THT-Bestückung, kontrollieren Baugruppen direkt am Arbeitsplatz und dokumentieren den Prozess nachvollziehbar. So reduzieren Sie Fehler, Nacharbeit und Unsicherheit in der manuellen Bestückung.
Beschreiben Sie uns Ihre THT-Aufgabe – wir zeigen Ihnen, welche QUINS-Mount-Variante am besten zu Ihrem Arbeitsplatz und Ihrer Fertigung passt.
Demotermin buchen
System konfigurieren
Kontakt aufnehmen
