Name: Quins Ultimate
Brand: QUINS

Vorteile

Vier gute Gründe für Quins Ultimate

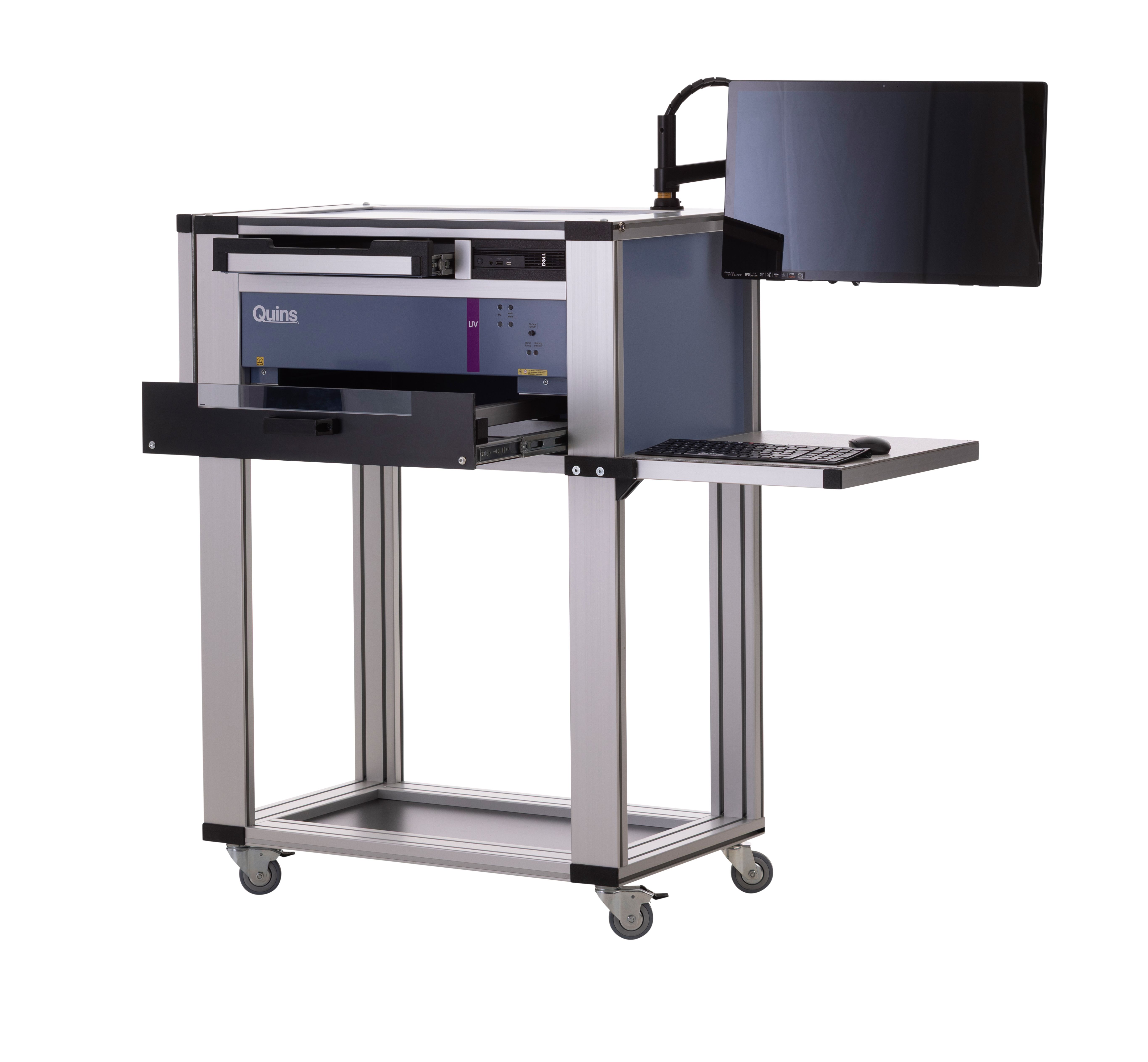

Quins Ultimate ist ein mobiles optisches Inspektionssystem für Leiterplatten und elektronische Baugruppen. Es verbindet Bildaufnahme, Beleuchtung, Computer und Prüfsoftware in einem flexiblen Komplettsystem.

Ohne aufwendige Programmierung prüfbereit

Eine Referenz aufnehmen und direkt per Wechselbildinspektion vergleichen – ohne langen Programmierprozess.

Mobil und flexibel einsetzbar

Autark, im Unternehmensnetzwerk oder direkt neben der Produktionslinie – genau dort im Einsatz, wo der Prüfplatz gerade gebraucht wird.

Nachvollziehbare Traceability

Prüfbilder, Bewertungen und Ergebnisse werden dokumentiert und lassen sich Projekten, Aufträgen oder Chargen zuordnen.

Hochauflösende Bildaufnahme

Bis zu 1.200 dpi in der Standardausführung, bis zu 4.800 dpi in der HR-Ausführung für besonders kleine Strukturen.

Einsatzbereiche

Flexible optische Prüfung direkt in Ihrer Fertigung

Als fahrbarer und vollständig integrierter Prüfplatz kann Quins Ultimate flexibel im Wareneingang, in der Fertigung, neben einer Produktionslinie oder in der Qualitätssicherung eingesetzt werden.

Typische Einsatzbereiche:

Wareneingangskontrolle
Pasten- und Bestückungskontrolle
Erstmusterprüfung
Rüstkontrolle
SMT-Inspektion
THT-Inspektion
Lötstelleninspektion
Stichprobenprüfung
Serieninspektion
Warenausgangs- und Endkontrolle
Golden-Board-Vergleich
UV-Inspektion von Schutzlackierungen

Das System eignet sich für EMS-Dienstleister, Elektronikfertiger, Leiterplattenhersteller, Prototypenbauer sowie Bildungs- und Forschungseinrichtungen mit Elektronikschwerpunkt.

Fehlererkennung

Welche Fehler erkennt Quins Ultimate?

Quins Ultimate unterstützt die Prüfung auf optisch sichtbare Abweichungen an Leiterplatten, Baugruppen, Bauteilen, Lötstellen, Pasten und Beschichtungen.

Bauteil- und Bestückungsfehler

Fehlende oder zusätzliche Bauteile
Falsche Bauteile
Verdrehte oder verpolte Bauteile
Verschobene oder hochkant stehende Bauteile
Verbogene Pins
Sichtbar beschädigte Bauteile
Falsche Leiterplatten- oder Baugruppenversion

Löt- und Pastenfehler

Lötbrücken
Ungelötete oder sichtbar fehlerhafte Lötstellen
Aufliegende Anschlüsse
Fehlende Lotpaste
Zu viel oder zu wenig Lotpaste
Verschmierte Paste
Pastenbrücken

Leiterplattenfehler

Sichtbare Leiterbahnunterbrechungen
Zu schmale oder zu breite Leiterbahnen
Falsche, zu große oder zu kleine Bohrungen
Abweichungen beim Lötstopplack
Verschmutzungen und sichtbare Beschädigungen

Schutzlack- und Beschichtungsfehler

Mit Quins Ultimate UV können unter anderem folgende Abweichungen sichtbar gemacht werden:

Fehlender Schutzlack
Zu wenig oder zu viel Lack
Lackspritzer
Ungleichmäßige Beschichtung
Blasenbildung
Abweichungen beim Conformal Coating

Funktionsweise

So funktioniert die Prüfung mit Quins Ultimate

1. Referenz erfassen

Eine freigegebene Baugruppe beziehungsweise ein Golden Board wird aufgenommen und als Referenz hinterlegt.

2. Prüfling identifizieren

Der Prüfling wird beispielsweise über einen Barcode eindeutig einem Projekt, Auftrag oder Batch zugeordnet.

3. Bild aufnehmen und vergleichen

Das System erstellt eine reproduzierbare Bildaufnahme. Die Prüfung erfolgt manuell per Wechselbildinspektion oder automatisch mit dem passenden Softwaremodul.

4. Abweichungen markieren

Gefundene Abweichungen werden direkt im Prüfbild gekennzeichnet und können an einen Reparaturarbeitsplatz weitergegeben werden.

5. Ergebnisse dokumentieren

Prüfbilder, Bewertungen, Reparaturen und weitere Informationen werden für Dokumentation, Statistik und Traceability gespeichert.

Varianten

Quins Ultimate Varianten

Quins Ultimate ist in vier Ausführungen erhältlich – von der flexiblen Standardausführung bis zur anwendungsspezifischen Tableau-Lösung.

Variante	Einsatzgebiet	Besonderheit
Quins Ultimate	Mobile Sichtprüfung, Golden-Board-Vergleich, Erstmuster, Stichproben, Serienkontrollen	Flexible Standardausführung
Quins Ultimate UV	Prüfung von Schutzlackierungen, fluoreszierenden Lacken und Conformal Coating	UV-Technologie
Quins Ultimate HR	Besonders kleine Strukturen, anspruchsvolle Prüfaufgaben	Auflösung bis 4.800 dpi
Quins Ultimate Tableau	Besondere Bauteile, Prüflinge oder kundenspezifische Prozesse	Anwendungsspezifische Tableau-Lösung

Systemvergleich

Quins Ultimate oder Quins Pro?

Das Quins Ultimate ist die richtige Lösung, wenn ein vollständig integrierter und mobiler Prüfplatz benötigt wird. Das System kann flexibel zwischen verschiedenen Arbeitsplätzen oder Produktionsbereichen eingesetzt werden.

Das Quins Pro eignet sich besonders für einen stationären Prüfplatz. Für eine echte Linienintegration und spezielle Anforderungen an Bauteilhöhen stehen weitere QUINS-Systeme wie Quins Flex Line zur Verfügung.

Features

Technische Details

Abmessungen

830 x 510 x 1950 mm (BxTxH)

Gewicht

55 kg

Bildeinheit

CCD Zeilenkamera (7.020 Pixel/Zeile)

Max. Auflösung

1.200 dpi, bei -/HR bis 4.800 dpi

Effektive Pixel

71,6 Megapixel

Max. Bildgröße

430 x 320 mm

Max. Baugruppengröße

• 510 x 349 mm

Durchlaufhöhe

• 50 mm (SMD/Mischbestückung)
• 60 mm (THT)

Scan Geschwindigkeit

• 3,8 ms/Zeile (Farbe)
• 1,3 ms/Zeile (Schwarzweiß)

Beleuchtung

Doppelreihen LED-Beleuchtung
mit 308 LEDs

Lichtstärke

1.600 Candela bei 50 mm Höhe

Leistungsaufnahme

80 W (beim Scannen)

Netzwerk

• RJ45
• Dual-Band Wireless-AC 8260 Wi-Fi

Betriebssystem

Windows 11, 64-bit Professional

Demo mit eigener Baugruppe buchen

Quins Ultimate konfigurieren

Erweiterungen nach Maß.

Quins Ultimate entfaltet seine Stärke im Zusammenspiel mit der passenden QUINS Software. Je nach Prüfaufgabe lässt sich der mobile All-in-One-Prüfplatz um Funktionen für Wechselbildinspektion, automatische Prüfung, Dokumentation, Reparaturmanagement, Statistik und Datenkontrolle erweitern. So entsteht eine passgenaue Lösung für Ihren Prüfprozess – vom Erstmuster bis zur dokumentierten Serienkontrolle.

QUINS Easy

Die Basis für einfache optische Inspektion und strukturierte Prüfprozesse.

QUINS Easy Plus

Für erweiterte Prüfaufgaben, Erstmusterprüfung und optionale Automatisierungsfunktionen.

QUINS AIP

Der automatische Inspektionsprozess unterstützt standardisierte Prüfabläufe und wiederkehrende Prüfaufgaben.

QUINS UVI

Für automatische UV-Inspektion, insbesondere bei Schutzlackierung und Conformal Coating.

QUINS View

Für automatische Dokumentation und nachvollziehbare Prüfergebnisse.

QUINS Repair

Für Reparatur- und Nacharbeitsprozesse mit klarer Rückmeldung zu festgestellten Fehlern.

QUINS Statistics

Für Auswertungen, Kennzahlen und Qualitätsanalysen aus Prüfdaten.

QUINS Tools

Für Datenkontrolle, Rüstunterstützung und vorbereitende Prüfprozesse.

Prüfen Sie das System mit Ihrer eigenen Baugruppe

Erleben Sie Quins Ultimate unter realistischen Bedingungen. In einer persönlichen Demo prüfen wir gemeinsam eine Ihrer Baugruppen und zeigen, welche Konfiguration zu Ihren Fertigungs- und Qualitätsanforderungen passt.
