Optisches Prüfsystem für Elektronikfertigung, EMS und Qualitätssicherung

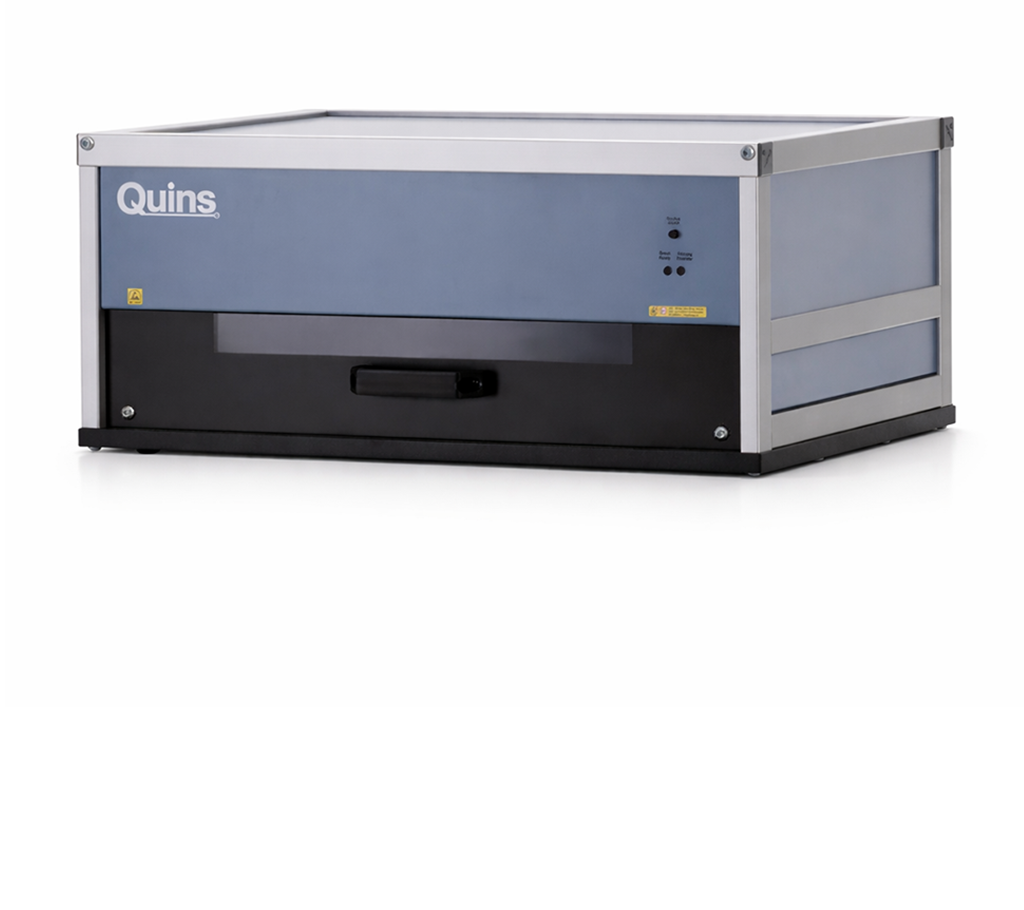

QUINS Pro: Optische Prüfung für Leiterplatten und elektronische Baugruppen
Auch als UV- oder PCB-Version erhältlich
QUINS Pro ist das optische Prüfsystem für die einfache, sichere und nachvollziehbare Sichtprüfung von Leiterplatten, bestückten Baugruppen und elektronischen Komponenten. Das System unterstützt Elektronikfertiger, EMS-Dienstleister und Leiterplattenhersteller bei Bestückungskontrolle, Golden-Board-Vergleich, Wechselbildinspektion, Lötstellenprüfung und automatischer Dokumentation.
Mit intuitiver Bedienung, schnellem Setup und praxisnaher Hardware ist QUINS Pro innerhalb kürzester Zeit einsatzbereit – ohne Programmieraufwand und ohne komplizierte Integration in bestehende Fertigungsprozesse.
Für SMT & THT geeignet · Golden-Board-Vergleich · Wechselbildinspektion · Traceability & Dokumentation · UV- und HR-Varianten verfügbar · Made in Germany
Was ist QUINS Pro?
QUINS Pro ist ein optisches Prüfsystem für Leiterplatten und elektronische Baugruppen. Es unterstützt die Sichtprüfung, Wechselbildinspektion, Bestückungskontrolle, Lötstelleninspektion und den Golden-Board-Vergleich. Typische Einsatzbereiche sind Wareneingangskontrolle, Erstmusterprüfung, Stichprobenprüfung, Serieninspektion und Endkontrolle in der Elektronikfertigung.
QUINS Pro ist ein optisches Inspektionssystem für die Prüfung von Leiterplatten und elektronischen Baugruppen. Es wird eingesetzt, um optisch sichtbare Fehler an Bauteilen, Lötstellen, Leiterplatten, Pastenauftrag und Schutzlackierung zuverlässig zu erkennen, zu vergleichen und zu dokumentieren.
Das System eignet sich für manuelle und unterstützte Prüfprozesse in der Elektronikfertigung – vom Wareneingang über die Bestückungskontrolle bis zur Endkontrolle. Durch den Vergleich mit einem Referenzbild oder Golden Board unterstützt QUINS Pro Mitarbeitende dabei, Abweichungen schnell zu erkennen und Prüfergebnisse nachvollziehbar zu sichern.
QUINS Pro ist besonders für Unternehmen geeignet, die ihre Sichtprüfung standardisieren, Mitarbeiter entlasten und eine lückenlose Prüfdokumentation aufbauen möchten.
In der Praxis bewährt
QUINS-Prüfsysteme sind bei über 750 Kunden im Einsatz. Eine neue Referenzbaugruppe kann je nach Prüfaufgabe innerhalb weniger Sekunden erfasst und für den Vergleich vorbereitet werden.
Varianten
Quins Pro Varianten
Quins Pro ist in fünf Ausführungen erhältlich – von der flexiblen Standardlösung bis zu Sondervarianten für Schutzlackprüfungen, kundenspezifische Prüflinge und übergroße Leiterplatten.
Variante
Einsatzgebiet
Besonderheit
Quins Pro
Optische Prüfung von SMT- und THT-Baugruppen, Golden-Board-Vergleich, Erstmuster, Stichproben und Serienkontrollen
Flexible Standardausführung
Quins Pro UV
Prüfung von Schutzlackierungen, fluoreszierenden Lacken und Conformal Coating
Integrierte UV-Technologie
Quins Pro PCB – Tableau
Prüfung unbestückter Leiterplatten, spezieller Bauteile oder kundenspezifisch angeordneter Prüflinge
Anwendungsspezifische Tableau-Lösung
Quins Pro Longboard
Optische Prüfung besonders langer und übergroßer Leiterplatten
Erweiterter Prüfbereich für lange Boards
Quins Pro Bigbox
Prüfung übergroßer Leiterplatten und großformatiger elektronischer Baugruppen
Vergrößerter Prüfraum für besonders große Boards
Prüfaufgaben
Optische Prüfung für jeden Schritt Ihrer Elektronikfertigung
QUINS Pro lässt sich flexibel in verschiedene Prüfprozesse integrieren. Das System unterstützt Qualitätskontrolle, Fertigung und Entwicklung überall dort, wo Leiterplatten, elektronische Baugruppen oder optisch prüfbare Komponenten sicher beurteilt werden müssen. Typische Einsatzbereiche sind:
Wareneingangskontrolle von Leiterplatten und Baugruppen
Pasteninspektion vor oder während der Fertigung
Bestückungskontrolle von SMT- und THT-Bauteilen
Erstmusterprüfung und Freigabe neuer Baugruppen
Stichprobenprüfung in laufenden Fertigungsprozessen
Bauteilprüfung und Positionskontrolle
Wechselbildinspektion mit Referenzbildvergleich
Golden-Board-Vergleich zur Erkennung von Abweichungen
manuelle Lötstelleninspektion
THT-Inspektion und SMT-Inspektion
Rüstkontrolle und Fertigungsfreigabe
Warenausgangskontrolle und Endkontrolle
Serieninspektion von Klein-, Mittel- und Großserien
UV-Inspektion von Schutzlackierungen und Conformal Coating mit QUINS Pro UV
Ob Prototyp, Kleinserie oder Serienfertigung: QUINS Pro hilft dabei, Prüfprozesse schneller, sicherer und besser dokumentierbar zu machen.
Fehlererkennung
Sichtbare Fehler erkennen, vergleichen und dokumentieren
QUINS Pro unterstützt die Erkennung aller optisch sichtbaren Fehler an Leiterplatten, Baugruppen, Bauteilen, Lötstellen, Pastenauftrag und Schutzlackierung. Dadurch eignet sich das System sowohl für klassische Sichtprüfung als auch für strukturierte Prüfprozesse mit Referenzbild, Golden Board oder Wechselbildinspektion.
QUINS Pro macht optisch sichtbare Abweichungen hochauflösend erkennbar und unterstützt das Prüfpersonal beim Vergleich und bei der Dokumentation. Welche Fehler sicher beurteilt werden können, hängt unter anderem von Sichtbarkeit, Bauteilgeometrie, Beleuchtung, Auflösung und gewählter Systemvariante ab.
Typische Bauteilfehler
Bauteil fehlt
Bauteil falsch
Bauteil verdreht
Bauteil verpolt
Bauteil verschoben
Bauteil hochkant
Bauteil defekt
Bauteil zu viel bestückt
Pin verbogen
falsche Bauteilposition
falsche Leiterplattenversion
Typische Lötstellenfehler
Lötbrücke
Lötstelle ungelötet
Lötstelle defekt
Lötstellen-Auflieger
verschmutzte Lötstelle
manuell auffällige Lötverbindung
sichtbare Unterbrechungen oder Fehlstellen
Typische Pasten- und Lackfehler
keine Paste
zu wenig Paste
zu viel Paste
Paste verschmiert
Pastenbrücke
fehlender Schutzlack
zu wenig Lack
zu viel Lack
Lackspritzer
Blasenbildung
Fehler in der Conformal-Coating-Schicht mit UV-Variante
Typische Leiterplatten- und Strukturfehler
Beschädigung
Verschmutzung
Leiterbahnunterbrechung
Leiterbahn zu schmal
Leiterbahn zu dick
falsche Brücke
falsche Bohrung
zu große Bohrung
zu kleine Bohrung
zu wenig Lötstopplack
zu viel Lötstopplack
QUINS Pro ersetzt keine fachliche Bewertung durch geschultes Personal, macht Sichtprüfungen aber deutlich strukturierter, reproduzierbarer und besser dokumentierbar.
Vorteile
Warum QUINS Pro?
Schnell einsatzbereit
QUINS Pro ist für den praktischen Einsatz in Fertigung und Qualitätssicherung entwickelt. Das Setup ist einfach, der Einstieg intuitiv und der Prüfprozess kann innerhalb kurzer Zeit produktiv genutzt werden.
Kein Programmieraufwand
Das System ist darauf ausgelegt, Prüfprozesse ohne klassischen Programmieraufwand einzurichten. Dadurch können auch wechselnde Produkte, Prototypen und kleinere Serien effizient geprüft werden.
Ideal für Golden-Board-Vergleich und Wechselbildinspektion
Mit QUINS Pro lassen sich Prüflinge mit Referenzbildern oder einem Golden Board vergleichen. Abweichungen werden dadurch schneller sichtbar und können nachvollziehbar bewertet werden.
Lückenlose Dokumentation und Traceability
Prüfergebnisse können automatisch dokumentiert werden. Das unterstützt Rückverfolgbarkeit, Qualitätssicherung und interne Nachweispflichten – manipulationssicher und prozessnah.
Entlastung für Mitarbeitende
QUINS Pro unterstützt Prüferinnen und Prüfer direkt im Arbeitsalltag. Die klare Bilddarstellung, einfache Bedienung und strukturierte Prüfung sorgen für weniger Suchaufwand, weniger Unsicherheit und eine spürbare Entlastung ab dem ersten Tag.
Flexibel für verschiedene Produktionsschritte
Ob Wareneingang, Bestückungskontrolle, Lötstelleninspektion, Endkontrolle oder Serienprüfung: QUINS Pro kann an verschiedenen Stellen im Fertigungsprozess eingesetzt werden.
Langlebige, praxisnahe Hardware
Die Hardware ist robust, ESD-sicher und für den langfristigen Einsatz in produktionsnahen Umgebungen ausgelegt. QUINS entwickelt Hard- und Software praxisnah weiter – mit direktem Feedback aus realen Kundenanwendungen.
Über 30 Jahre Erfahrung
QUINS steht seit über 30 Jahren für optische Prüfsysteme aus Deutschland. Diese Erfahrung fließt in Bedienkonzept, Hardware, Software und Support ein.
Prüfablauf
So funktioniert die optische Prüfung mit QUINS Pro
1. Referenz erfassen
Zunächst wird ein Referenzbild, ein Golden Board oder ein definierter Prüfzustand erstellt. Dieses dient als Grundlage für den späteren Vergleich.
2. Prüfling einlegen
Die zu prüfende Leiterplatte oder Baugruppe wird in das System eingelegt. Je nach Anwendung können SMT-, THT- oder gemischt bestückte Baugruppen geprüft werden.
3. Bild aufnehmen
QUINS Pro erfasst die Baugruppe hochauflösend und schattenarm. Die speziell entwickelte LED-Beleuchtung unterstützt eine klare Darstellung von Bauteilen, Lötstellen, Beschriftungen und Oberflächen.
4. Abweichungen erkennen
Im Vergleich mit dem Referenzbild werden sichtbare Unterschiede deutlich schneller erkennbar. Das hilft bei fehlenden, falschen, verschobenen, verdrehten oder verpolten Bauteilen ebenso wie bei sichtbaren Löt-, Pasten- oder Lackfehlern.
5. Ergebnis dokumentieren
Auffälligkeiten und Prüfergebnisse können nachvollziehbar dokumentiert werden. So entsteht eine transparente Prüfhistorie für Qualitätssicherung, Traceability und interne Freigabeprozesse.
Varianten
QUINS Pro Varianten für unterschiedliche Prüfaufgaben
Nicht jede Prüfaufgabe stellt die gleichen Anforderungen an Auflösung, Beleuchtung, Baugruppengröße oder Bauteilhöhe. Deshalb ist QUINS Pro in verschiedenen Varianten erhältlich.
QUINS Pro
Das bewährte optische Prüfsystem für Leiterplatten, elektronische Baugruppen, Wareneingangskontrolle, Bestückungskontrolle, Lötstelleninspektion, Golden-Board-Vergleich und Endkontrolle.
QUINS Pro UV
Die UV-Variante eignet sich für Prüfaufgaben rund um Schutzlackierung und Conformal Coating. Damit lassen sich fehlender Schutzlack, zu wenig Lack, zu viel Lack, Lackspritzer oder auffällige Lackverteilungen sichtbar machen und dokumentieren.
QUINS Pro HR
QUINS Pro HR ist die hochauflösende Variante für besonders detailreiche Prüfaufgaben. Mit einer Auflösung von bis zu 4.800 dpi eignet sich die HR-Variante für Anwendungen, bei denen kleinste Details sicher sichtbar gemacht werden müssen. Mehr dazu: QUINS Pro HR.
QUINS Pro Tableau / PCB
Für Nutzen, Tableaus oder größere Leiterplattenformate stehen passende Varianten zur Verfügung. Diese eignen sich besonders für Prüfprozesse, bei denen mehrere Leiterplatten oder größere Formate effizient verglichen und dokumentiert werden sollen.
QUINS Pro Longboard, Highboard und Bigbox
Für übergroße Boards, besonders hohe Bauteile oder spezielle Prüfanwendungen stehen Sondervarianten wie Longboard, Highboard und Bigbox zur Verfügung. Damit lässt sich QUINS Pro an besondere Anforderungen in Fertigung und Qualitätssicherung anpassen.
QUINS Pro entfaltet seine Stärke im Zusammenspiel mit der QUINS Software. Je nach Prüfaufgabe kann das System mit passenden Softwaremodulen erweitert werden – von der einfachen optischen Inspektion bis zur automatischen Dokumentation, Reparaturunterstützung, Statistik und Datenkontrolle.
Für Datenkontrolle, Rüstunterstützung und vorbereitende Prüfprozesse.
Für wen ist QUINS Pro geeignet?
QUINS Pro richtet sich an Unternehmen und Einrichtungen, die Leiterplatten, elektronische Baugruppen oder optisch prüfbare Komponenten zuverlässig kontrollieren und dokumentieren möchten.
Typische Anwender sind:
EMS-Dienstleister
Elektronikdienstleister
Elektronikfertigungen
Baugruppenbestücker
Leiterplattenhersteller
Unternehmen im Prototypenbau
Qualitätssicherung und Wareneingangskontrolle
Fertigungsplanung und Prozessoptimierung
Kunststofffertigung mit optisch prüfbaren Bauteilen
Universitäten und Fachhochschulen mit Elektronikschwerpunkt
Berufsschulen und technische Bildungseinrichtungen
QUINS Pro eignet sich überall dort, wo Sichtprüfung nicht dem Zufall überlassen werden soll.
Häufige Fragen zu QUINS Pro
QUINS Pro ist ein optisches Prüfsystem für Leiterplatten und elektronische Baugruppen. Es unterstützt Sichtprüfung, Wechselbildinspektion, Golden-Board-Vergleich, Bestückungskontrolle, Lötstelleninspektion und automatische Dokumentation.
QUINS Pro eignet sich für EMS-Dienstleister, Elektronikfertiger, Baugruppenbestücker, Leiterplattenhersteller, Prototypenbau, Qualitätssicherung, Wareneingangskontrolle sowie Bildungseinrichtungen mit Elektronikschwerpunkt.
Typische Prüfaufgaben sind Wareneingangskontrolle, Pasteninspektion, Bestückungskontrolle, Erstmusterprüfung, Stichprobenprüfung, Bauteilprüfung, SMT-Inspektion, THT-Inspektion, Lötstelleninspektion, Golden-Board-Vergleich, Wechselbildinspektion, Serieninspektion und Endkontrolle.
QUINS Pro unterstützt die Erkennung optisch sichtbarer Fehler wie fehlende, falsche, verdrehte, verpolte oder verschobene Bauteile, Lötbrücken, defekte Lötstellen, fehlende Paste, verschmierte Paste, beschädigte Leiterbahnen, falsche Bohrungen, Verschmutzungen und Beschädigungen.
Ja, QUINS Pro eignet sich für die optische Prüfung von SMT-, THT- und gemischt bestückten Baugruppen. Für THT-Anwendungen können unter anderem Bauteilpositionen, Lötstellen, Pin-Zustände und sichtbare Bestückfehler geprüft werden.
Beim Golden-Board-Vergleich wird ein fehlerfreies Referenzmuster mit dem aktuellen Prüfling verglichen. Abweichungen werden dadurch schneller sichtbar und können durch das Prüfpersonal bewertet und dokumentiert werden.
Bei der Wechselbildinspektion werden Referenzbild und aktuelles Prüfbild miteinander verglichen. Durch den schnellen Wechsel zwischen beiden Ansichten fallen Unterschiede wie fehlende, falsche oder verschobene Bauteile leichter auf.
QUINS Pro ist auf eine einfache Einrichtung ohne klassischen Programmieraufwand ausgelegt. Prüfprozesse können schnell vorbereitet und in der Fertigung genutzt werden.
Ja, QUINS Pro kann Prüfergebnisse und Auffälligkeiten nachvollziehbar dokumentieren. Das unterstützt Qualitätssicherung, Rückverfolgbarkeit und interne Nachweise im Prüfprozess.
QUINS Pro ist das optische Prüfsystem für klassische Sichtprüfung und Leiterplatteninspektion. QUINS Pro UV erweitert den Einsatzbereich um UV-Inspektion, zum Beispiel für Schutzlackierung und Conformal Coating.
QUINS Pro HR ist die hochauflösende Variante von QUINS Pro. Sie eignet sich für Prüfaufgaben, bei denen besonders kleine Details sichtbar gemacht und beurteilt werden müssen.
QUINS Pro ist ein optisches Prüfsystem für Sichtprüfung, Referenzvergleich, Wechselbildinspektion und Dokumentation. Es ist besonders geeignet, wenn Prüfprozesse schnell eingerichtet, flexibel genutzt und ohne hohen Programmieraufwand umgesetzt werden sollen. Für vollautomatische Inline-Prozesse kann je nach Anforderung QUINS Flex Line oder eine andere Systemlösung besser geeignet sein.
Ja, QUINS Pro kann für Kleinserien, mittlere Serien und Serieninspektionen eingesetzt werden. Besonders hilfreich ist das System, wenn wiederkehrende Prüfungen standardisiert und nachvollziehbar dokumentiert werden sollen.
Welche QUINS-Pro-Variante passt zu Ihrer Prüfung?
Ob Wareneingangskontrolle, Bestückungskontrolle, Golden-Board-Vergleich, UV-Inspektion oder Endkontrolle: Wir helfen Ihnen, das passende QUINS-System für Ihre Anwendung zu finden.
Beschreiben Sie uns Ihre Prüfaufgabe – wir zeigen Ihnen, welche Hardware, Software und Erweiterung am besten zu Ihrem Prozess passt.
